2006年装机的ASUS P5W DH Deluxe主板套装,在使用过程中陆续升级到Q9650、SSD和8G内存(DDR2 800,2GB * 4),已经压榨出平台所有的升级扩展空间,但它仍旧正常服役近廿年。当年,ASUS 设计了一款基于 975X Express 的主板来搭载Intel Core 2 Duo和Extreme处理器,ASUS P5W DH Deluxe中的DH代表Digital Home,定位豪华旗舰产品,应用于多媒体客厅PC或家庭影院PC(HTPC)。除了没有打印并行接口外,这块主板的每一部分几乎都是用户梦寐以求的。


某日,Windows突然蓝屏关机。

再启动显示:

Boot Block Compatible Version Ver.036
Please do NOT insert any disc into CD-ROM
if you want to recovery with an USB device.
Bad BIOS checksum. Starting BIOS Recovery...
Checking for CD-ROM...
CD-ROM not found!
Checking for USB Device...
USB not found!
Checking for floppy...
Floppy not found!

实际上就是BIOS文件损坏,提示可以通过CD-ROM、USB Device或者软盘恢复BIOS,此功能是由ASUS CrashFree BIOS 3自动恢复工具支持的。那么最现实的就是使用U盘了。

下载适用ASUS P5W DH Deluxe的BIOS文件,是名为PSW-DH-ASUS-Deluxe-3001或者PSW-DH-ASUS-Deluxe-3002的压缩包,里面是一个大小为1M的.ROM文件。

成功的U盘恢复方法:

  1. 将.ROM文件改名为P5WDH.ROM
  2. 将存有BIOS文件的U盘插入USB接口,显示:

    Reading file “P5WDH.ROM”

  3. 大约1分钟后提示关机重启。

断电启动后BIOS界面又回来了。当然我换了新的CMOS电池,至于手动短接CMOS引脚初始化BIOS是否多余不去验证,纯属习惯。


经验总结


  1. 通常最有效的设备指南是原厂使用手册,比如以上方法记载于Asus P5W DH Deluxe User Manual的4.1.5章节;
  2. 要遵行使用手册的说法,比如我曾使用64G G3来充当U盘,系统一直停留在Reading file “P5WDH.ROM”状态,最后还是通过TF读卡器通过一个2G TF卡来完成。支持ASUS CrashFree BIOS 3的U盘设备尺寸应小于8GB,且必须是FAT 32/16/12格式的单分区。

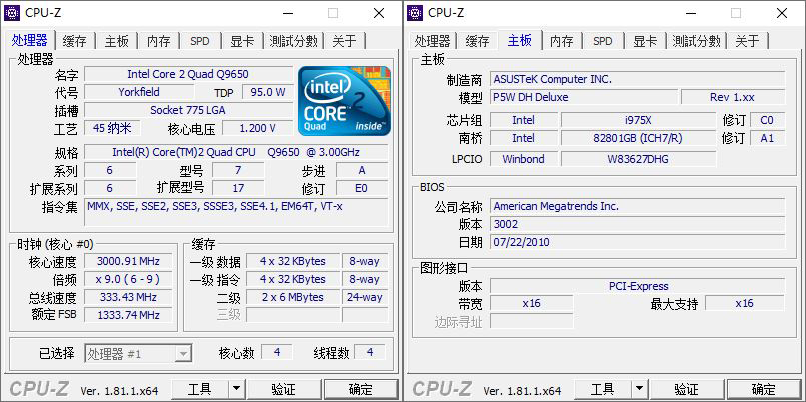

  3. 如果设备没有恢复到故障前的状态,请检查是否恢复或升级到相应的版本,并做好相应的设置。比如经过恢复后,系统显示已装内存8.00 GB(3.7 GB可用),应在BIOS设置中启用内存重映射功能,内存重映射可为Windows提供访问更多内存的权限。
👍
