收音机是一种小型的无线电接收机,主要用于接受无线电电台的广播节目。

“日本收音机三剑客”之Sony ICF-5900

按无线电的调制方式不同,对应收音机的解调方式有调频(FM)收音机和调幅(AM)收音机。调频电波抗干扰力强,常用于在市域内传输高保真的立体声节目;调幅电波传播距离远,常用于长距离广播。调幅电波又因波长不同,对应有常见的中波(MW)收音机和短波(SW)收音机。

而按电路元器件分类,收音机历经矿石收音机、电子管收音机(真空管收音机)、晶体管收音机(半导体收音机)和集成电路收音机几个技术时代,它们以不同的方式处理和放大信号。

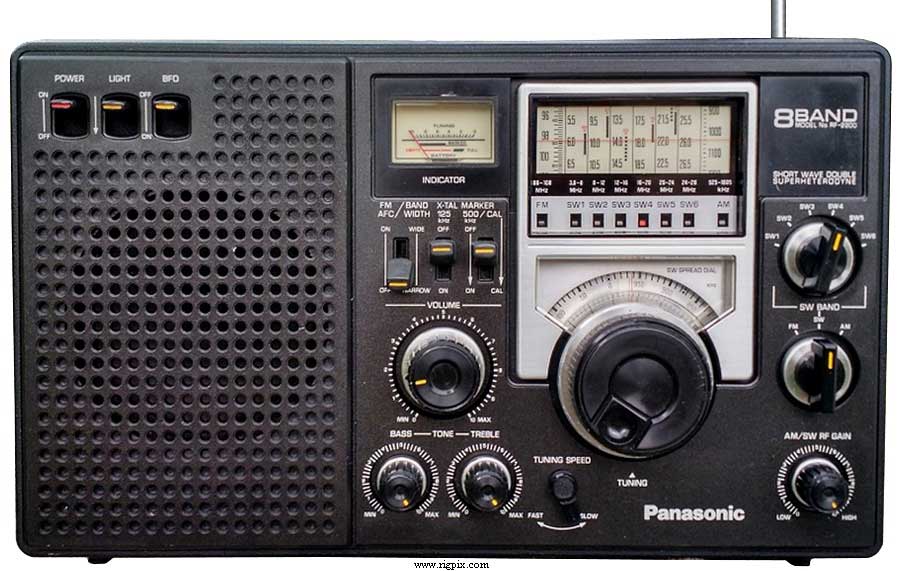

“日本收音机三剑客”之Panasonic RF-2200


防灾收音机


收音机是一种传统的单向通讯设备,但在大家已经习惯使用的双向通讯如有线网络(如有线宽带互联网)和极度依赖本地中继设备的无线网络(如移动互联网)中断后,收音机成为获取外界信息的生存手段。

美国、日本、新加坡都有政府指导的防灾收音机指南,以接收紧急广播应对地震、战争等极端事件。通常只需要调频和中波收音机;但如果你居住在远离城市的地方,短波收音机才是最好的选择,甚至有推荐短波接收机和短波收发信机(短波电台)的,以获得更好的接收性能。

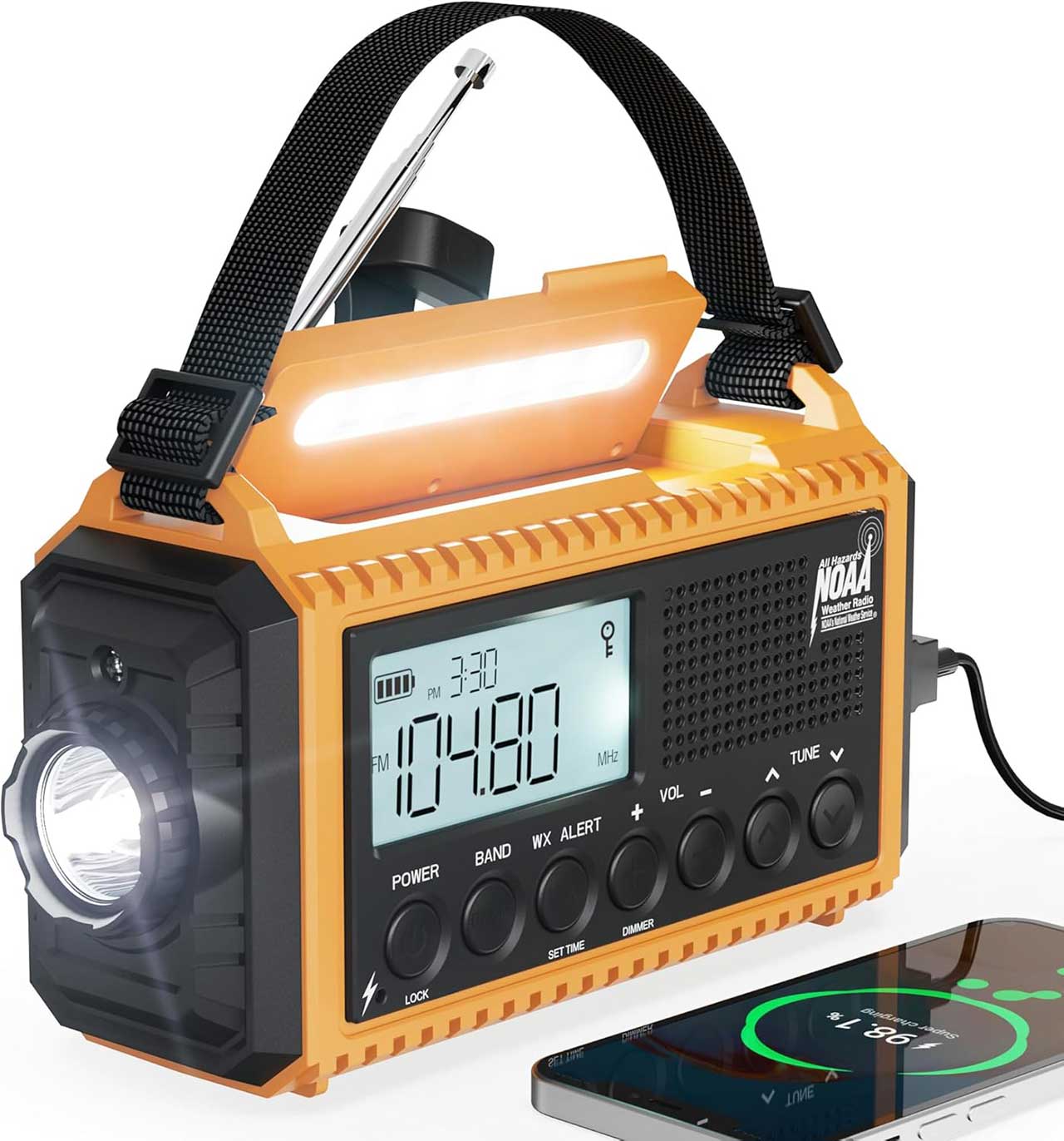

一款防灾收音机示范了特殊性能: - 自动接收NOAA气象警报; - 5 路电源: 充电式电池、手摇柄、太阳能、7号电池和5V USB输入; - 超高亮度手电筒和读书灯; - Micro USB端口供电。

事实上,在本土您需要准备的是调频和短波收音机。

在由核爆发展的电磁脉冲(Electromagnetic Pulse,EMP)武器攻击下,任何没有受到保护的电器和连接到电线的东西都会受到电磁脉冲的影响而导致无法修复的损坏。在此情况下,不同技术时代的收音机对电磁脉冲的敏感性是不同的,从强到弱依次是集成电路收音机 > 晶体管收音机 > 电子管收音机 > 矿石收音机,但真正能够抵抗电磁脉冲破坏的可能还决定于对收音机和连接组件的屏蔽。

如果你无法优化更多的设备属性,就准备足够多的干电池并保持乐观吧。

请注意:

(1)依赖互联网络的收音机APP并不适用于防灾,过度依赖计算机和电源供应的软件无线电(SDR)也不适合。


(2)美国国土安全部(FEMA)2023年发布了《核爆炸响应指南:前 72 小时规划》(Nuclear Detonation Response Guidance: Planning for the First 72 Hours),该指南旨在保护核爆炸后最初几分钟、几小时和几天内急救人员和公众的安全。

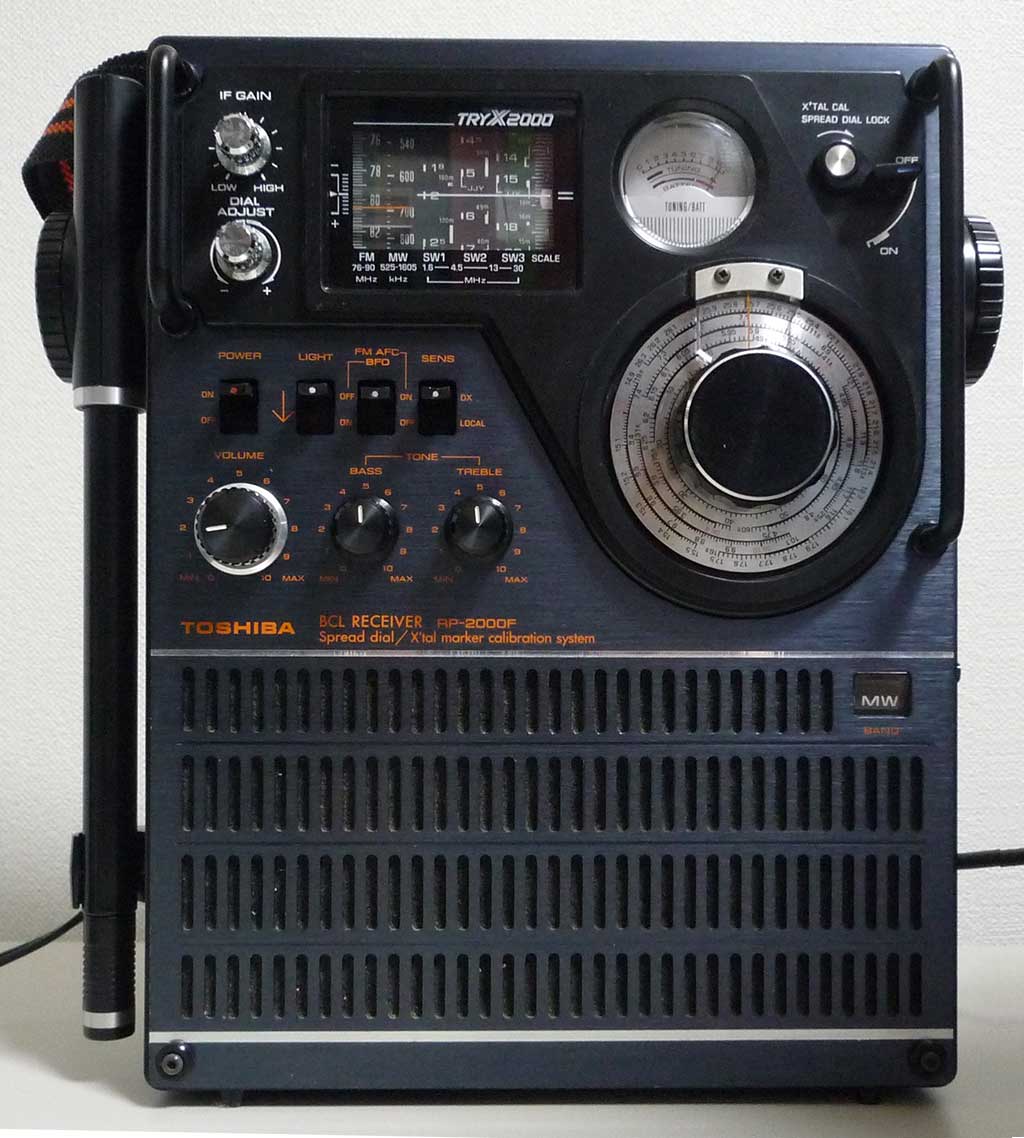

“日本收音机三剑客”之Toshiba RP-2000

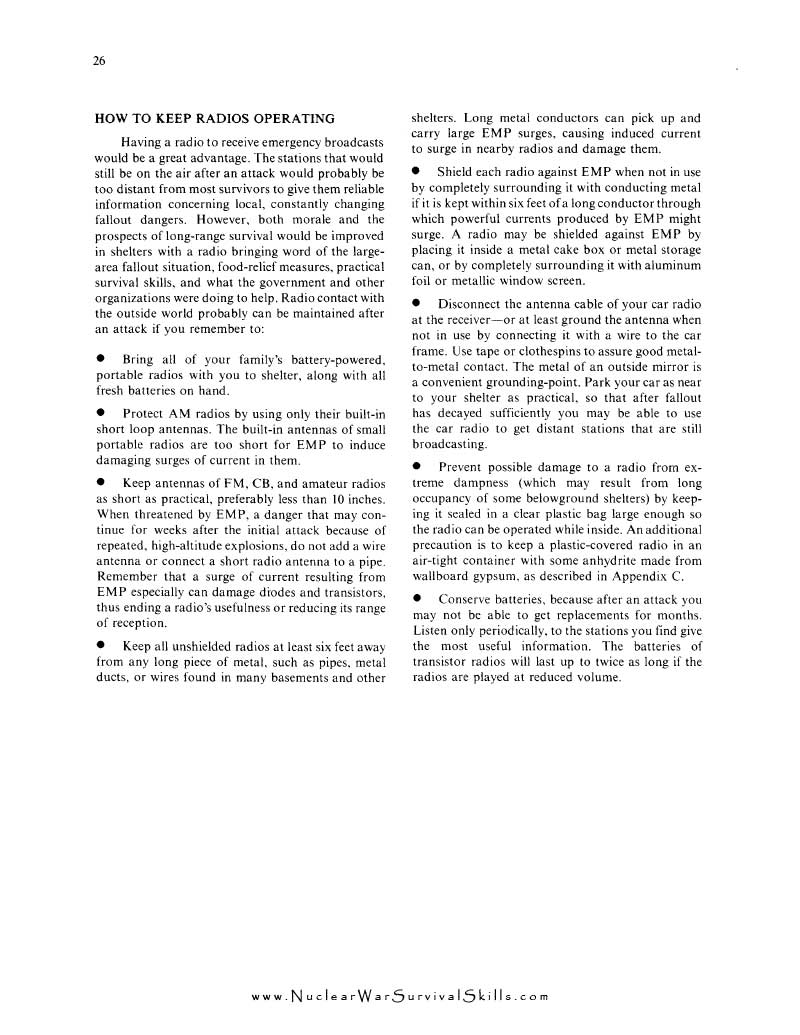

以下是一个在电磁脉冲事件中如何保持收音机工作的指南。内容出自于《核战争生存技能》(Nuclear War Survival Skills)一书。这本书提供了关于在核爆或电磁脉冲(EMP)情况下如何保持收音机工作的建议,强调拥有一台能够接收紧急广播的收音机的重要性。



《Nuclear War Survival Skills》(NWSS)是一本美国陆军顾问Cresson H. Kearny编写的民防手册,它包含的信息来自冷战期间美国橡树岭国家实验室进行的研究,以及作者丰富的丛林生活和国际旅行。该书最初于 1979 年发行,后于 1987 年、1999 年和 2022 年多次更新。Cresson Kearny的学生Steven Harris还搭建了网站,提供手册的免费数字版。

有一台收音机接收紧急广播将是一大优势。

核袭击发生后仍在广播的电台可能离大多数幸存者太远,无法向他们提供有关当地不断变化的放射性沉降物的可靠信息。

但如果有了无线电广播,避难所的士气和长期生存前景都将得到改善,人们将了解大面积的放射性沉降情况、粮食救济措施、实际的生存技能,以及政府和其他组织正在做些什么来提供帮助。

如果你记得如下几点,在袭击发生后,您仍可以保持与外界的无线电联系:

  • 把你家所有的电池供电的便携式收音机带到避难所,并且确保手边还有新的电池。
  • 只使用AM收音机的内置短环路天线,以此来保护AM收音机。小型便携式无线电的内置天线太短,核电磁脉冲无法在其中引发破坏性的电涌。
  • 使FM、CB和业余无线电的天线尽可能短,最好小于10英寸。当受到EMP的威胁时,由于反复的高空爆炸,这种危险可能会在最初的袭击后持续数周,不要添加有线天线或将短无线电天线连接到管道上。请记住,核电磁脉冲产生的电涌尤其会损坏二极管和晶体管,从而使无线电不再可用或降低其接收范围。
  • 让所有无防护的无线电与任何长的金属(如管道、金属管道或许多地下室和其他避难所中的电线)保持至少六英尺的距离。长金属导体可以吸收并携带大的EMP脉冲,导致感应电流在附近的无线电中激增,然后损坏它们。
  • 在不使用的情况下,如果无线电被放置在距离长导体6英尺的范围内,核电磁脉冲产生的强大电流可能会通过长导体激增。你可以用导电金属将其完全包围,以使每台无线电免受电磁脉冲的影响。也可以将无线电放置在金属蛋糕盒或金属储存罐内,或用铝箔或金属窗屏将其完全包裹,以屏蔽核电磁脉冲。
  • 在接收器处断开车载收音机的天线电缆,或者在不使用时用电线将天线连接到车的框架,至少将天线接地。使用胶带或衣夹确保金属与金属之间的良好接触。车外后视镜的金属是一个方便的接地点。将车停在尽可能靠近避难所的地方,这样在放射性沉降物充分衰变后,你就可以使用汽车收音机收听仍在广播的远程电台。
  • 将收音机密封在一个足够大的透明塑料袋中,以防止其因极端潮湿而损坏(这可能是由于一些地下避难所长期占用所致),这样收音机就可以在里面操作了。一个额外的预防措施是将一个塑料覆盖的收音机放在一个气密容器中,容器中装有一些由墙板石膏制成的硬石膏。
  • 节约电池。因为在核袭击之后,你可能几个月都找不到替代品。只需定期收听,你会发现哪些电台提供了最有用的信息。如果收音机的音量降低,晶体管收音机的电池续航时间将延长一倍。

很容易购买到千万种收音机,丰俭由人。同时,通常二手收音机也有不错的可靠性,比如有怀旧爱好者就找出了1970年代的三款日本国产BCL模拟收音机——索尼 ICF-5900 、松下 RF-2200 和东芝 RP-2000F 称为 “Gosanke”(御三家),也就是“日本收音机三剑客”——既是收藏品,性能也依然很好。

另外,作为电子爱好者,也可以自行组装一台收音机。


学习收音机


超外差式收音机是指输入信号和本机振荡信号产生一个固定中频信号的过程。不要介意超外差的概念,您可简单地理解为实现无线电接收机的一种方式,而另外的方式可能还有DSP、SDR、UWB等。现代无线电接收器大量采用超外差原理,技术成熟,成本低。

常见的超外差晶体管收音机学习套件

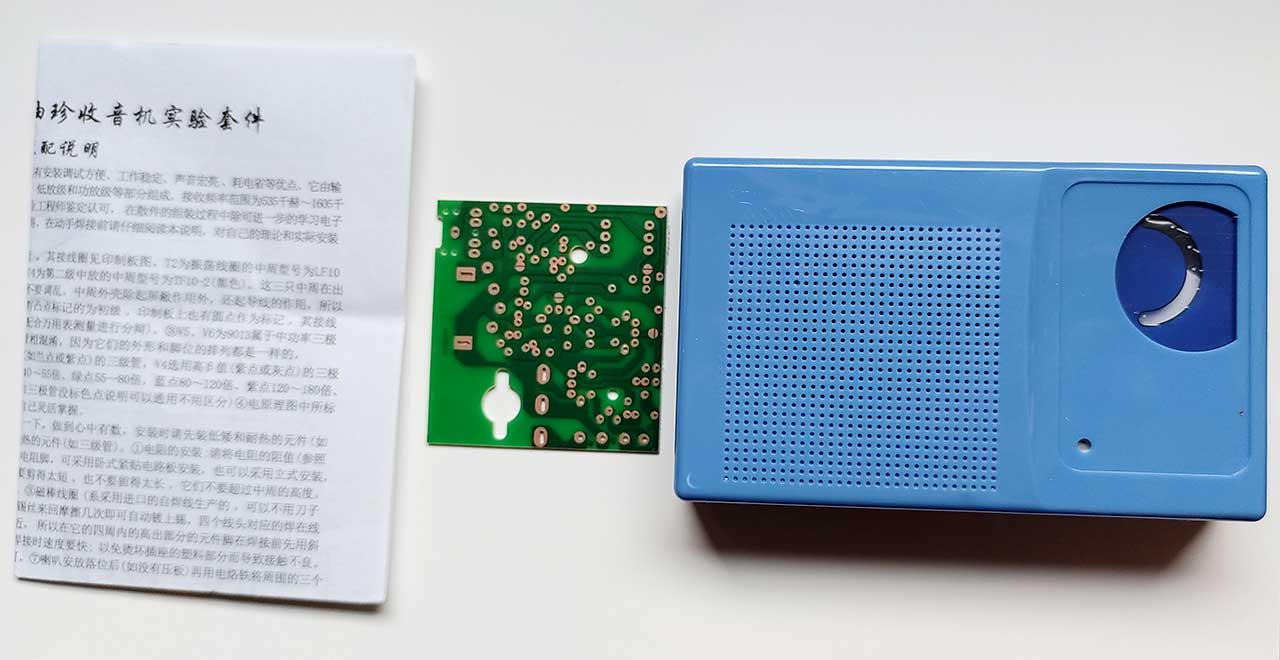

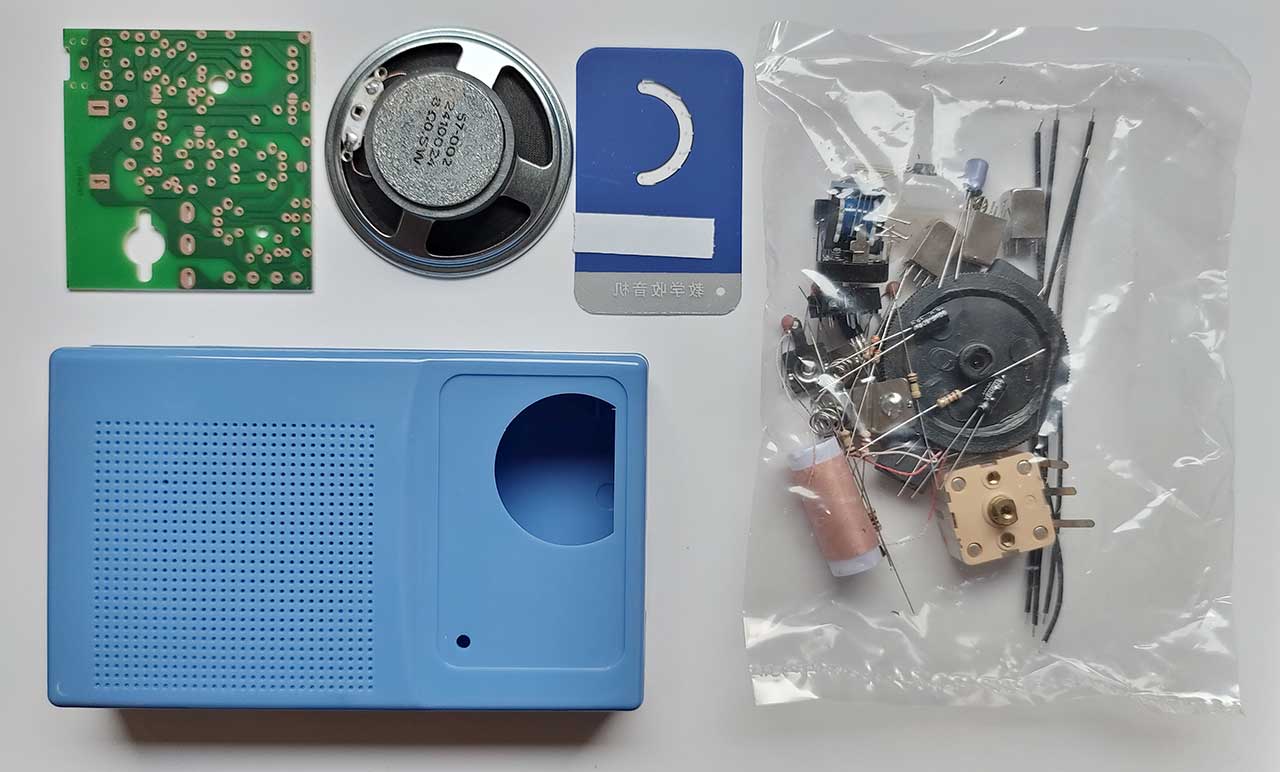

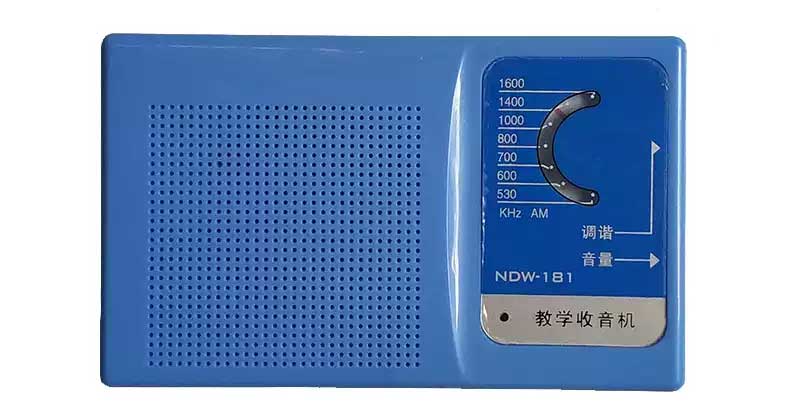

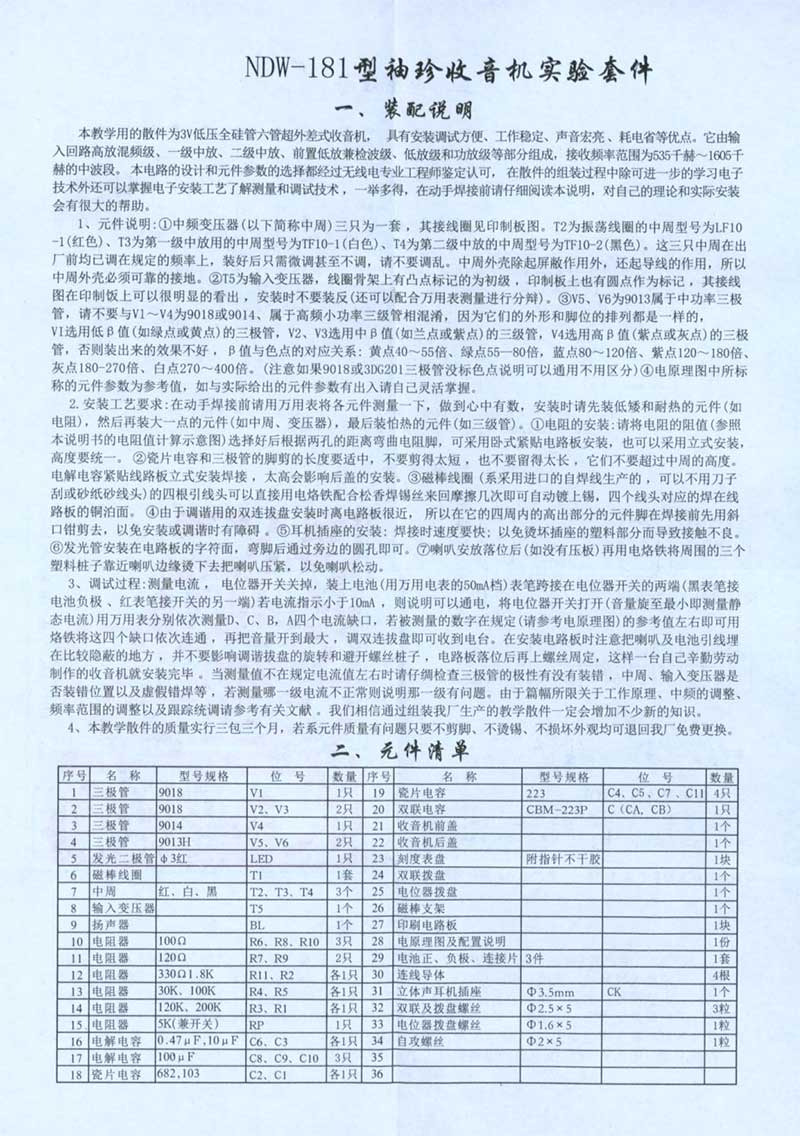

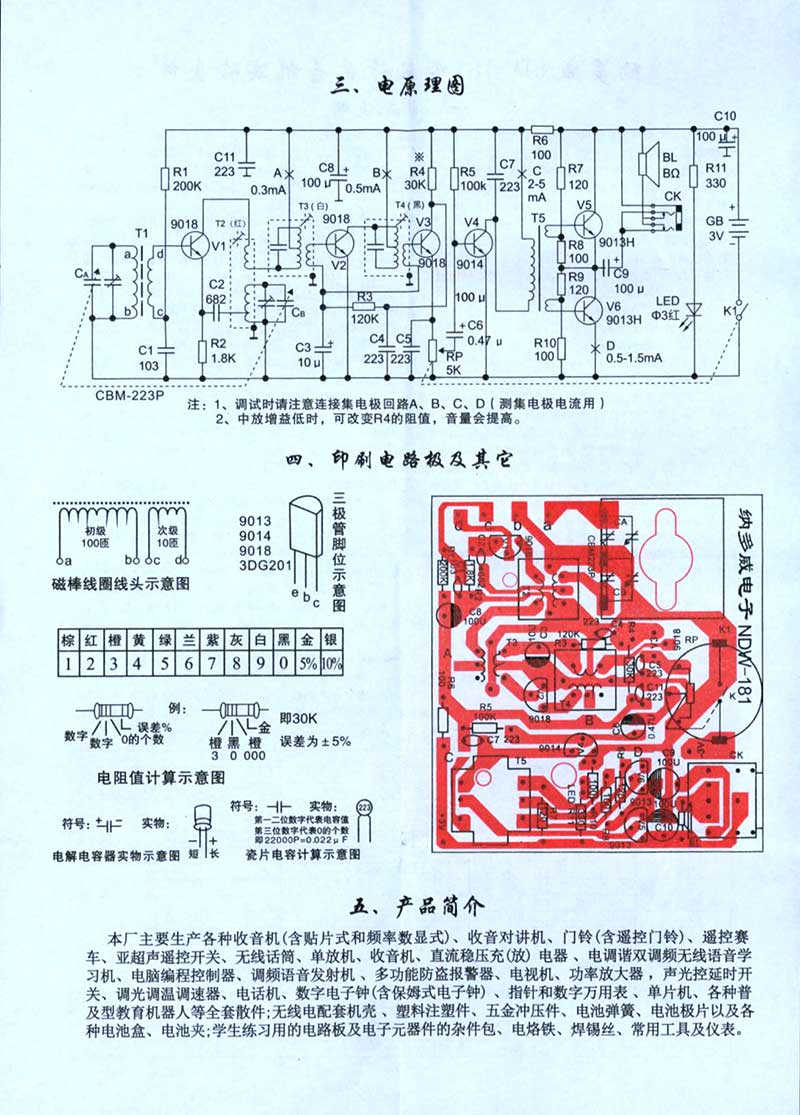

六管超外差晶体管中波学习收音机

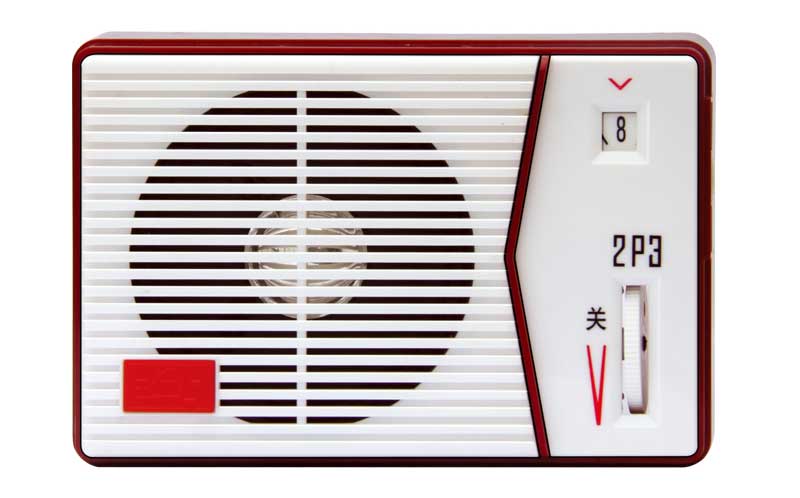

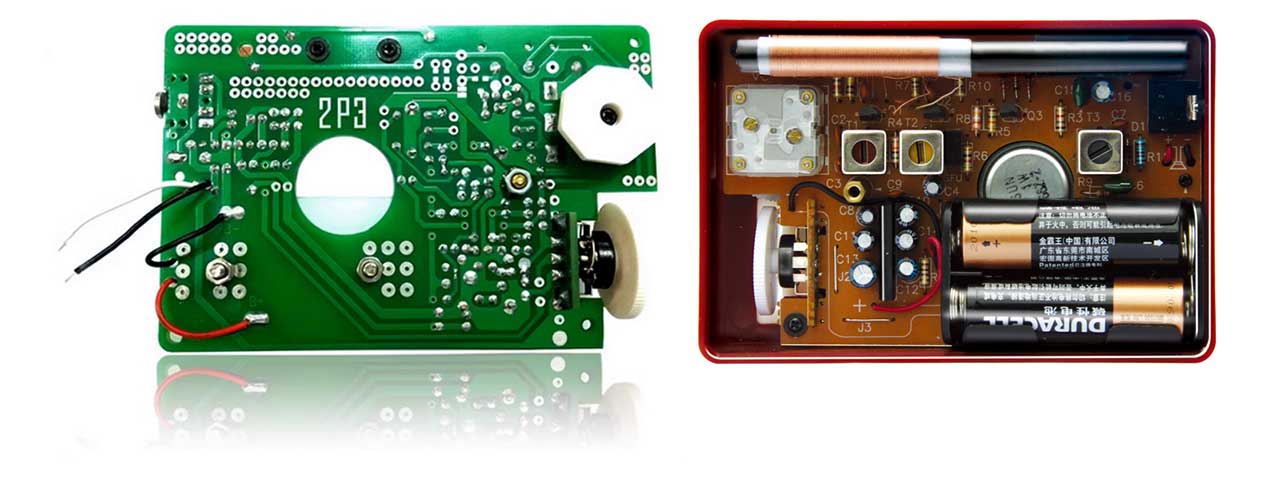

TECSUN 2P3 DIY 超外差中波收音机套件



自1960年代中期以来,由于丰裕的晶体管库存,世界上出现了巨大的 DIY 晶体管无线电浪潮,德生2P3便是一个代表产品,直到今天,仍旧在“经典-怀旧-圆梦”的感召下,收获很多爱好者。

友情提醒:如果组装好了中波收音机而收不到电台,可能是组装过程出了点差错,也有可能是没有有效的电台信号。

常见的集成电路收音机学习套件


以下是两款集成电路收音机学习套件,都使用RDA5807收音模块。RDA5807是一颗调频广播单芯片接收调谐芯片。只需要外部非常少的元器件,便可以组成一个完整的调频广播接收机。

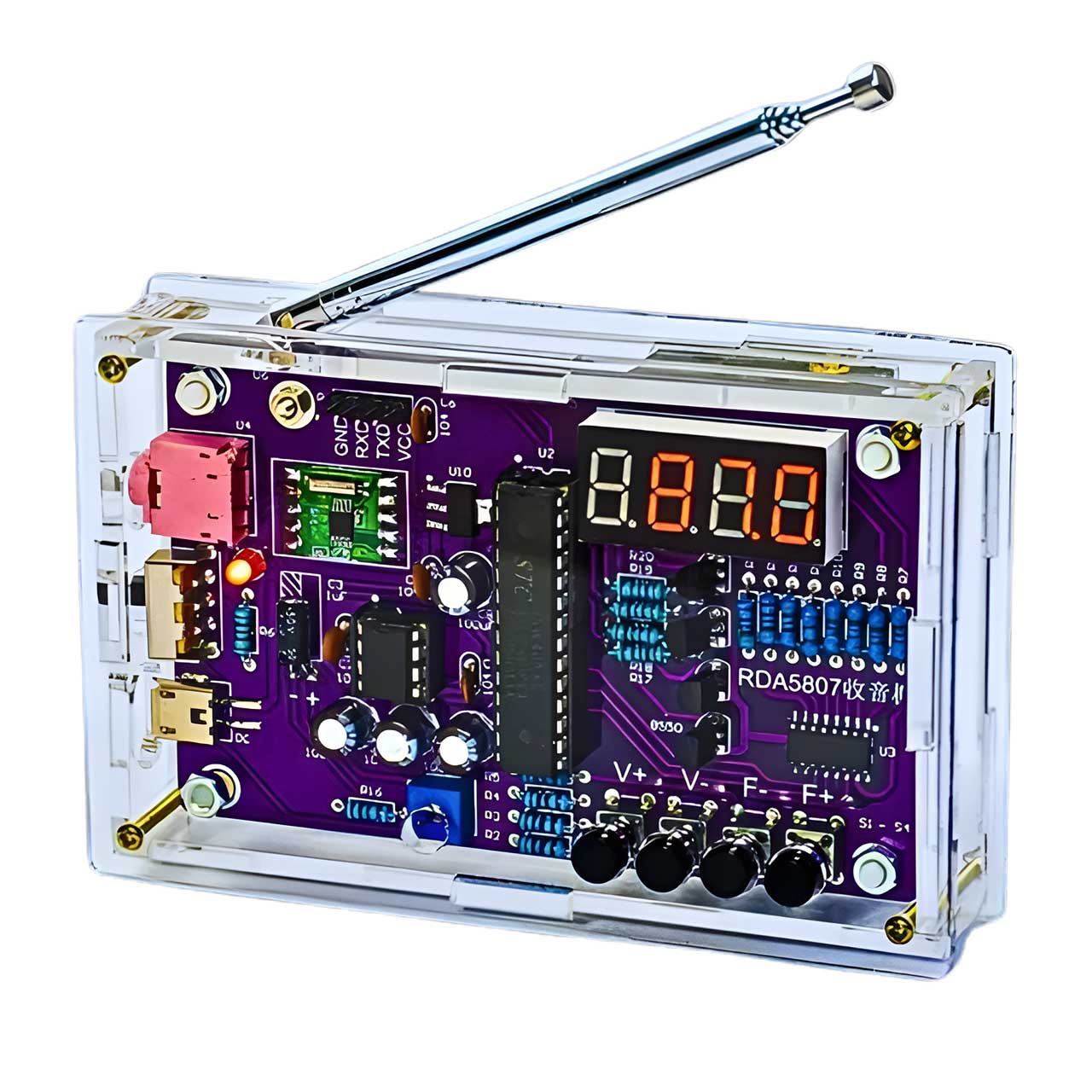

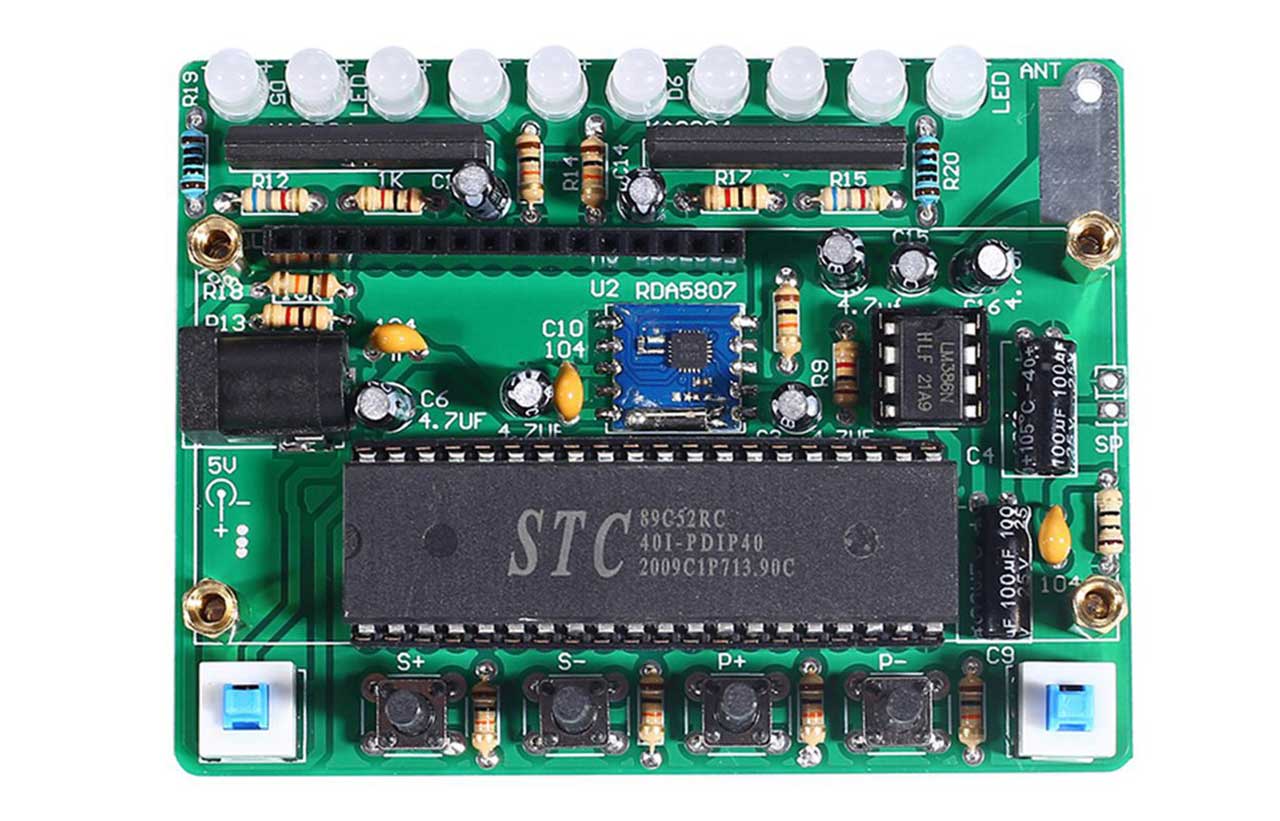

采用RDA5807收音模块和LM386放大器组装的收音机,由 STC89C52RC MCU 控制。

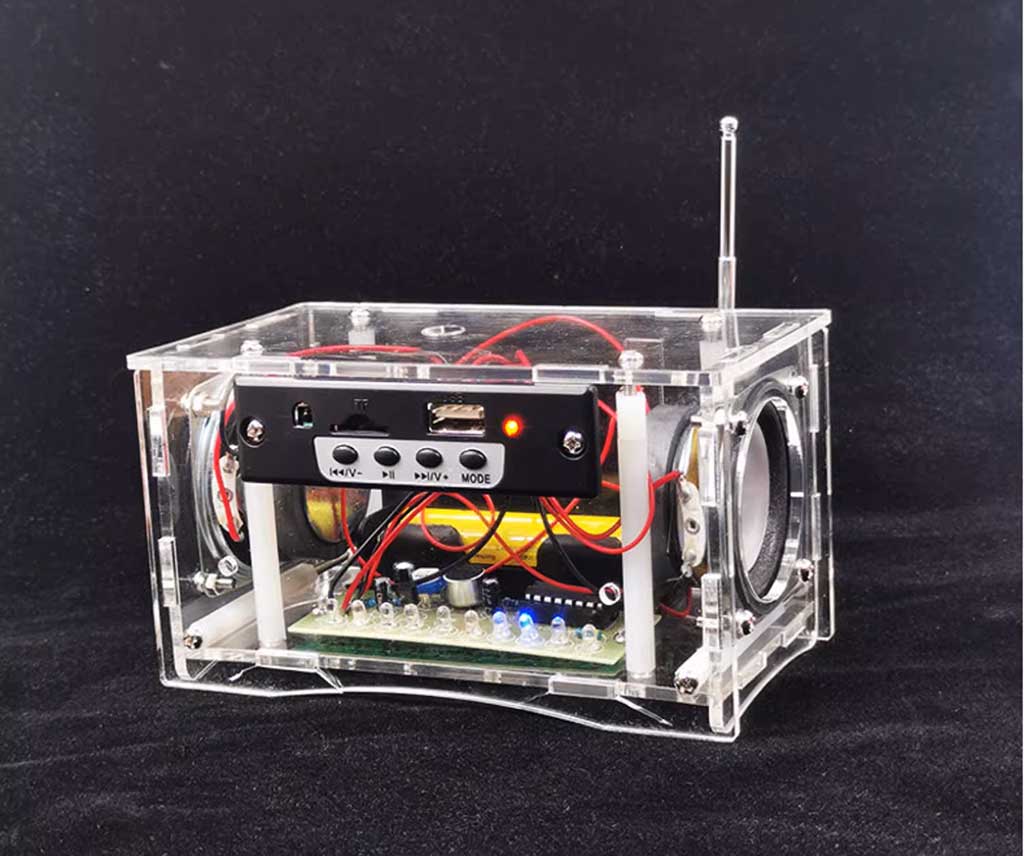

采用RDA5807收音模块和TDA2822放大器组装的收音机,由 STC15W MCU 控制。

👍
