总部位于印度的ProtoCentral开发了一款开源数据采集板,用于捕获、记录和显示健康和生物数据。Healthy Pi 5可立即处理心电图(ECG)、呼吸、光电容积图(PPG)、氧饱和度(SpO2) 和体温数据。并且它有多种扩展选项。


Healthy Pi 5 是上一代设备HealthyPi 的后续产品。新板的尺寸外形类似于 Raspberry Pi HAT。虽然它确实有一个 40 针连接器用于连接 Raspberry Pi,但该板可以独立运行。板载电路管理 LiPo 电池充电以及 USB-C 或电池之间的切换。

ProtoCentral 于 2019-2020 年在 Crowd Supply 上发布了 HealthyPi 4。由于大流行引发的混乱,设计的关键组件面临着重大的供应链问题。Healthy Pi 5 基于替代设计,主要采用分立元件,例如电源管理 IC 和供应短缺的特定 TI 芯片。

RP2040 是一款双核 Arm Cortex-M0+ 微控制器。它与为 Pi Pico 板供电的微控制器相同。WiFi 和蓝牙支持来自基于 RISC V 的ESP32 C3 模块。

有多种用于捕获生物数据的模拟前端(AFE)。其中一个 AFE 是Texas Instruments 的AFE4000 ,用于处理心率和脉搏氧监测器。另一个 AFE 是 Analog Devices 的MAX30001 ,用于测量 ECG 或生物阻抗(bio)。

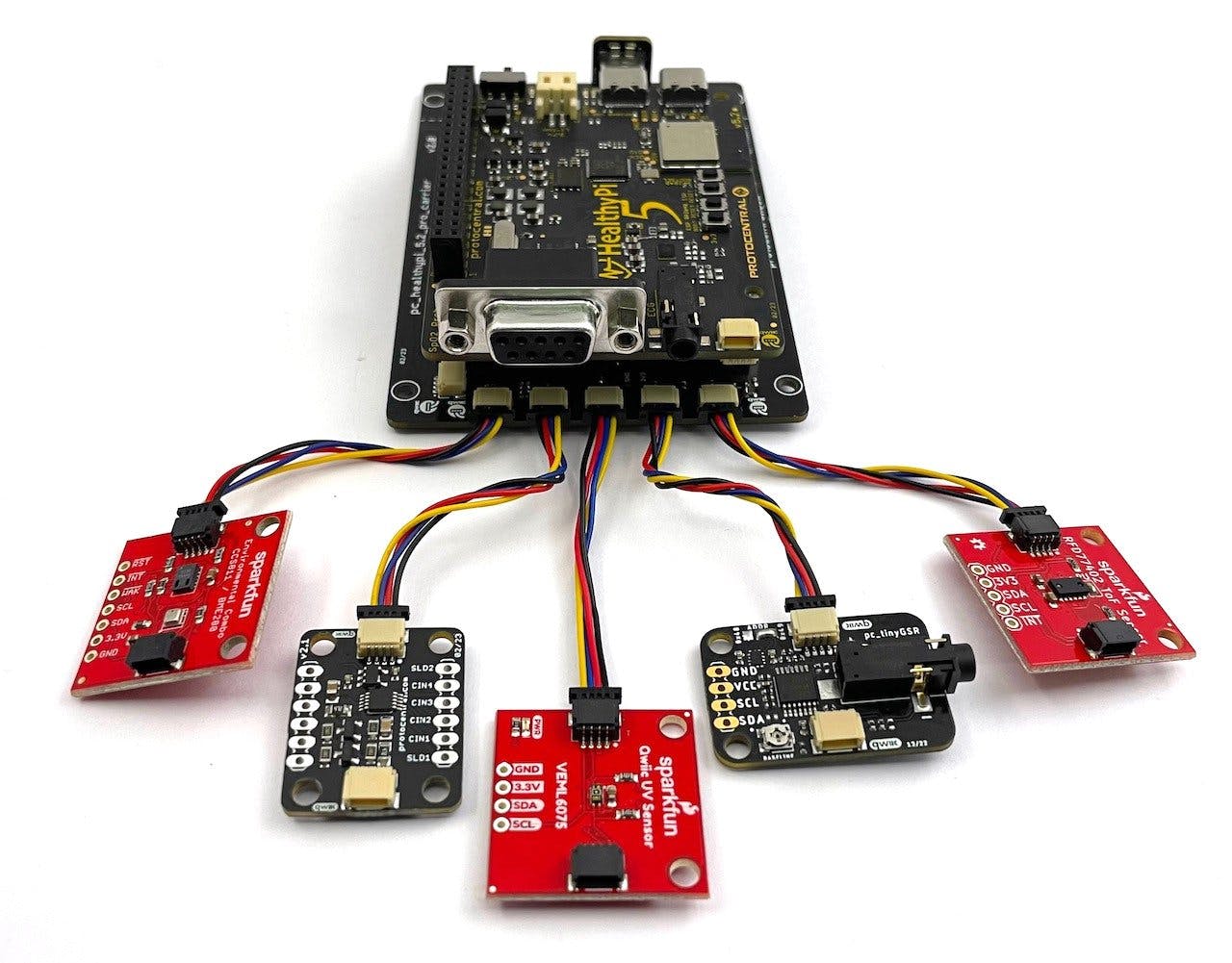

五个 Qwiic 连接器以进行扩展

您可以通过 Qwiic 连接器添加对其他传感器的支持。该连接器与各种基于 I2C 的传感器(和其他设备)兼容。

板背面的 Micro SD 卡插槽可以记录数据。或者,您可以使用开源 Lab Streaming Layer 系统实时流式传输数据。

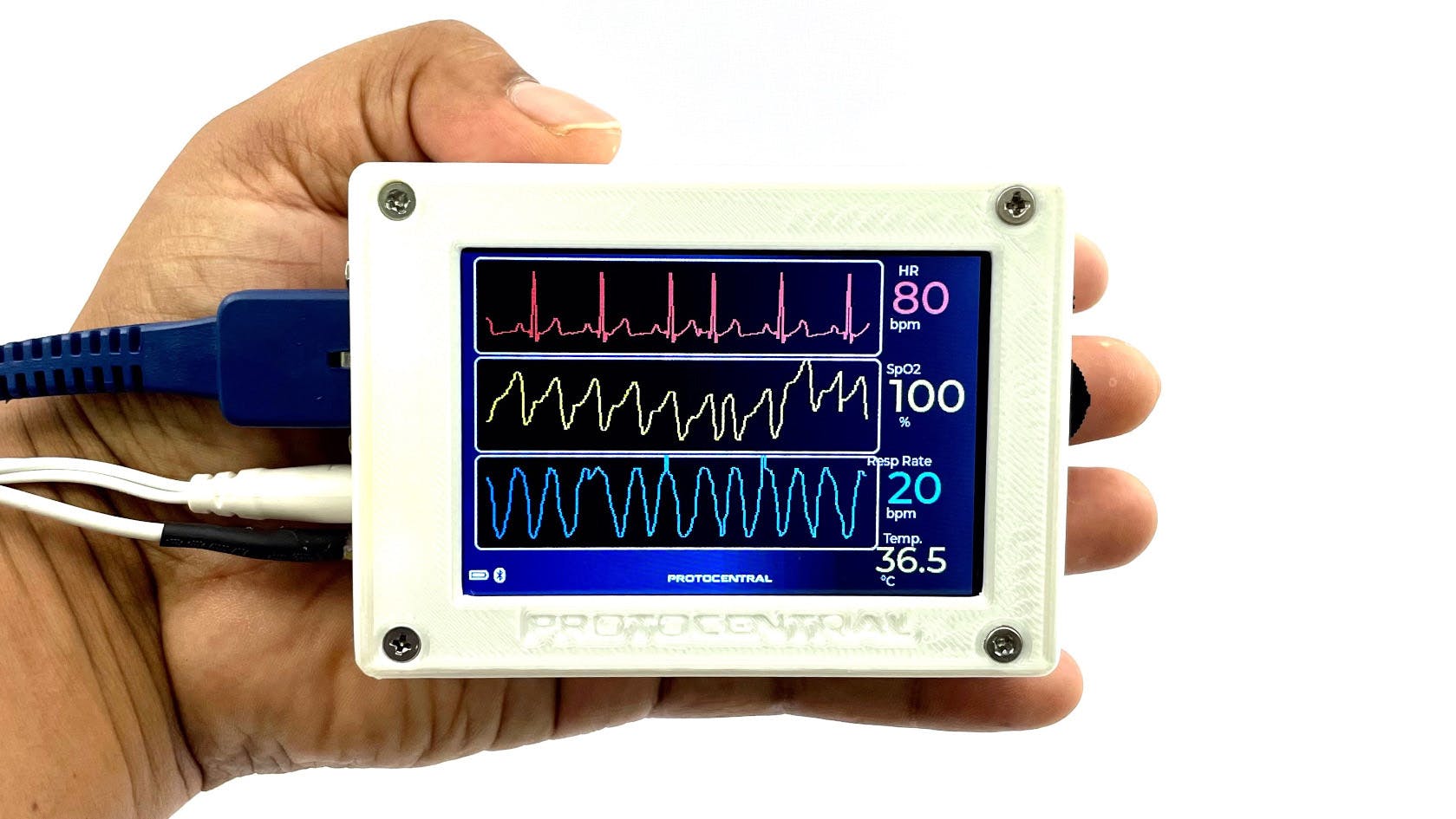

配备可选外壳和 TFT

ProtoCentral 还有多种扩展选项。例如,载板添加了五个 Qwiic 连接器以及电源和 USB 隔离。另一个是3.5英寸480x320 TFT屏幕,带有三向导航开关。并且有多种软件可供选择。

软件有桌面 GUI、Android 和 iOS 应用程序。该软件允许您配置设备并可视化捕获的数据。如果您想开发自定义固件,可以使用 Arduino IDE、MicroPython 或其各自的 SDK 对微控制器进行编程。

ProtoCentral 开源了硬件和软件。您可以在此GitHub 存储库中找到设计文件和代码。

HealthyPi 5 可通过 Crowd Supply 获得。ProtoCentral 表示,他们手头有足够的组件来满足有限的运行,并预测如果需要建造更多设备,供应链将会稳定。包含 ECG、SpO2 和温度传感器的套件起价为 275 美元。

特点:

  • RP2040 双核 ARM Cortex M0 微控制器
  • 支持 BLE 和 Wi-Fi 的 ESP32C3 RISC-V 模块
  • 用于 ECG 和呼吸测量的 MAX30001 模拟前端
  • 适用于 PPG 的 AFE4400 模拟前端
  • 通过板载 Qwiic/I²C 连接器的 MAX30205 温度传感器
  • 40 针 Raspberry Pi HAT 连接器(也用于连接我们的显示附加模块)
  • 1x USB Type-C 连接器,用于与计算机通信并对 RP2040 进行编程
  • 1x USB Type-C 连接器,用于对 ESP32 模块进行编程和调试
  • 板载 MicroSD 卡插槽
  • 板载锂离子电池管理,可通过 USB 充电
👍
