M702是一款国产一体化空气质量传感器模块，集成HCHO、CO2、TVOC、PM2.5、PM10和温、湿度传感器，采用RS485/UART数字接口输出，可以一次性监测微观空气的HCHO、CO2、TVOC、PM2.5、PM10和温湿度等指标。

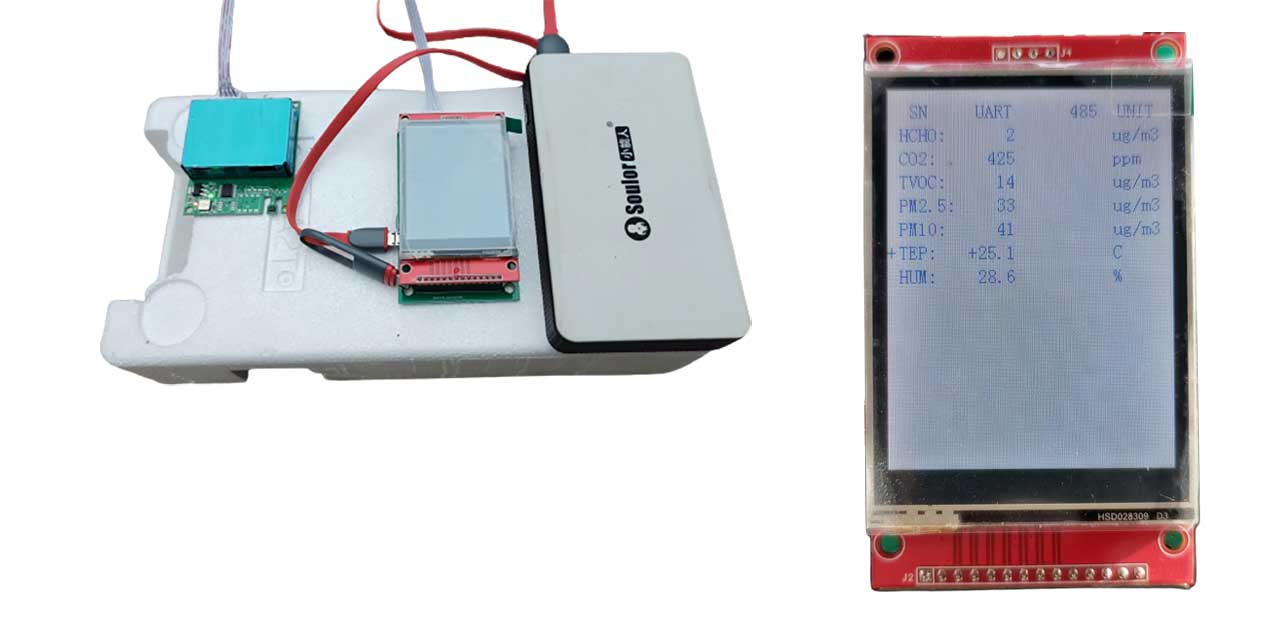

原厂一体化空气质量传感器模块有M701和M702两个系列，PM2.5/PM10传感器外壳的风扇开口位置不一样有A、B两个型号，以及RS485和UART接口两个版本。实际使用的是M702B-U，也就是M702的侧面出风、UART接口版本（如下图）。找来一个充电宝，通过配套显示屏的USB接口一线供电，无须开发即可每2秒自动获取七组实时监测数据。

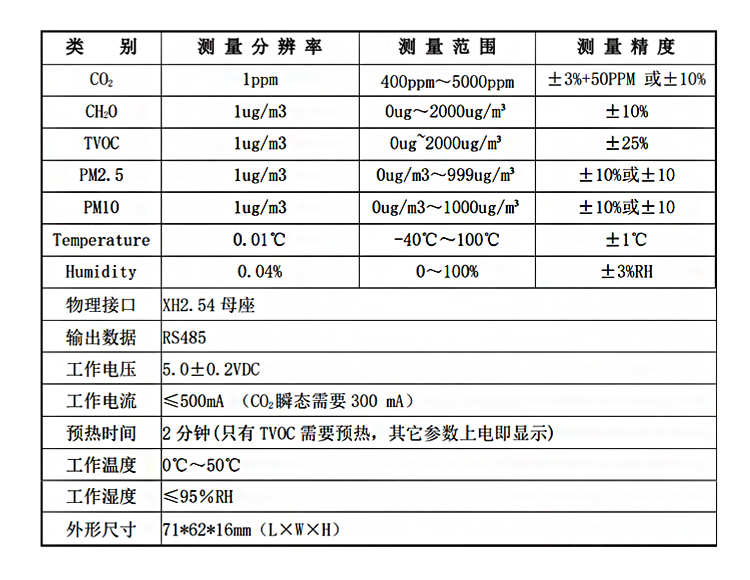

根据提示，模块初次上电使用需要预热5分钟以上，后续使用需要为HCHO、CO2、TVOC传感器预热2分钟。规格参数如下：

• 内置激光颗粒物传感器、红外非分光CO2传感器、电化学HCHO传感器、VOC传感器和温湿度传感器；
• CO2采用单通NDIR方式，具有24小时自校准功能；
• PM2.5以TSI8530为标准，与大多数计量局的测试设备一致；
• TVOC测试结果是相对值。

还需要了解的是：（1）模块输出的CO2值、HCHO值均为TVOC的等效值；（2）数据确保个体一致性，如需与第三方设备一致，需对数据拟合校准。

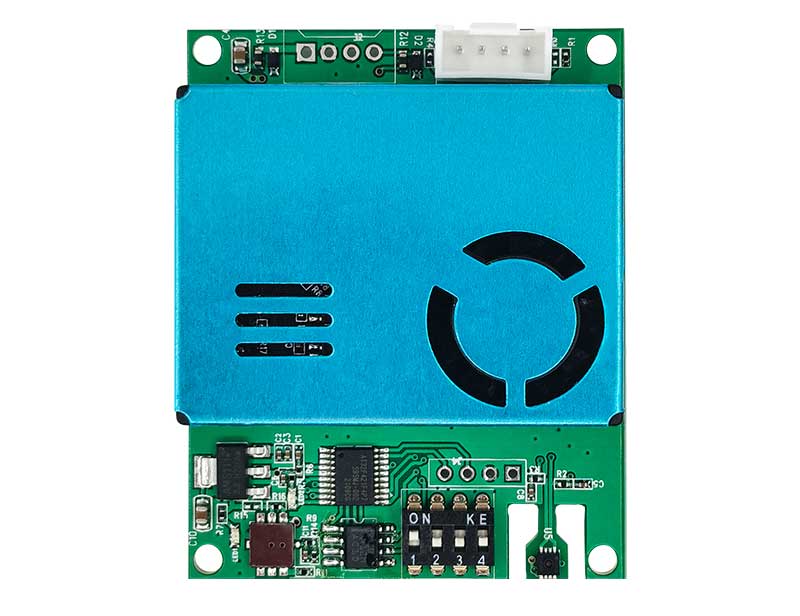

M702A，RS485数字接口

参与《环境空气质量标准》（GB 3095-2012）评价的污染物为细颗粒物（PM2.5）、可吸入颗粒物（PM10）、二氧化硫（SO2）、二氧化氮（NO2）、臭氧（O3）、一氧化碳（CO）等六项。

• HCHO（甲醛），最常见的室内空气污染毒物，长期接触低剂量甲醛可引起慢性呼吸道疾病，引起鼻咽癌、结肠癌、脑瘤、细胞核基因突变等。目前甲醛已被世界卫生组织确定为致癌和致畸型物质。
• CO2（二氧化碳），与环境相关的二氧化碳的升高对人类健康构成直接风险，包括炎症、高水平认知能力的降低、骨骼脱矿、肾脏钙化、氧化压力和内皮功能障碍。
• TVOC（挥发性有机化合物），挥发性有机物伤害人的肝脏、肾脏、大脑和神经系统，其中还包含了很多致癌物质。
• PM10和PM2.5（可吸入颗粒物和细颗粒物），可损害人体的每个器官和几乎每个细胞，从头到脚，从心脏和肺部疾病到糖尿病和痴呆症，从肝脏问题和膀胱癌到脆骨和受损皮肤。

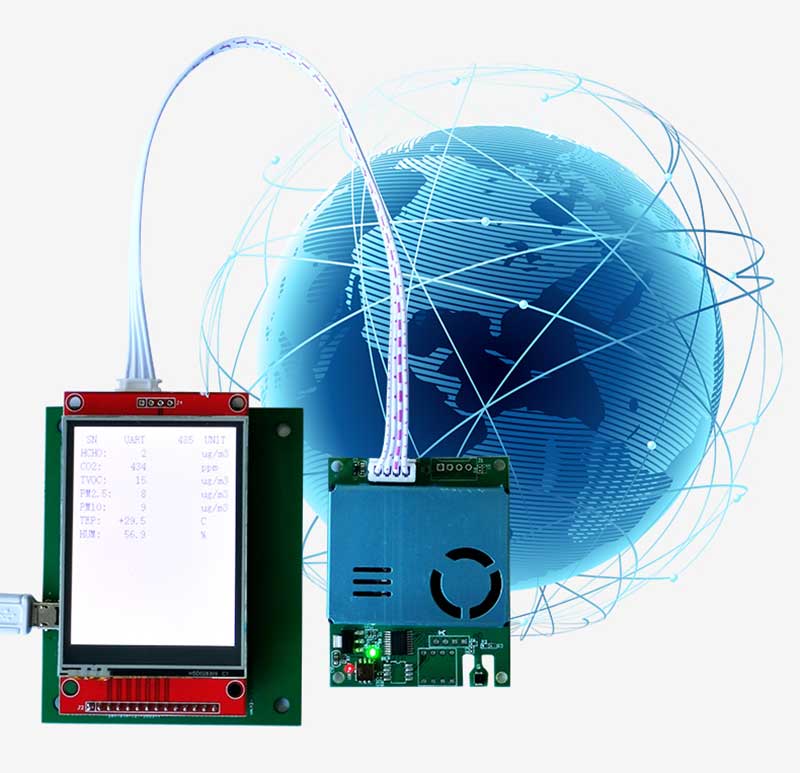

M702A，UART数字接口 + 显示屏，连接及供电示意图

M702B同时关注微观空气的HCHO、CO2、TVOC、PM2.5、PM10和温湿度等指标，还可以自由开发集成，在物联网领域很有实用性，比如根据此变送器结果合理地控制新风运转，以此来达到合理控制CO2浓度和功耗的目的，或者监控温室大棚环境。

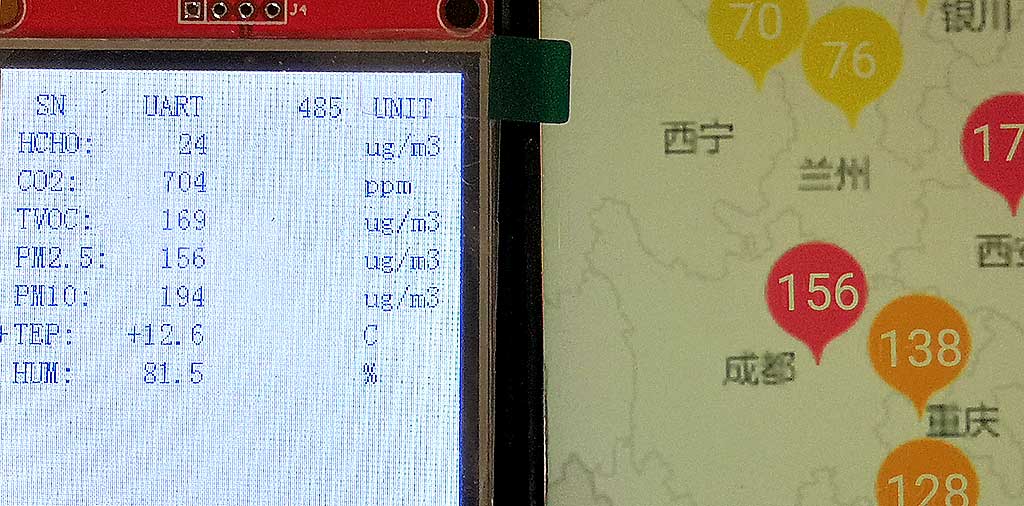

检测结果与中国气象局实时空气质量指数对比

系统开发

利用M702一体化空气质量传感器模块，配置相应的数据发送和解析生成软、硬件，可以组建远程实时监测系统。

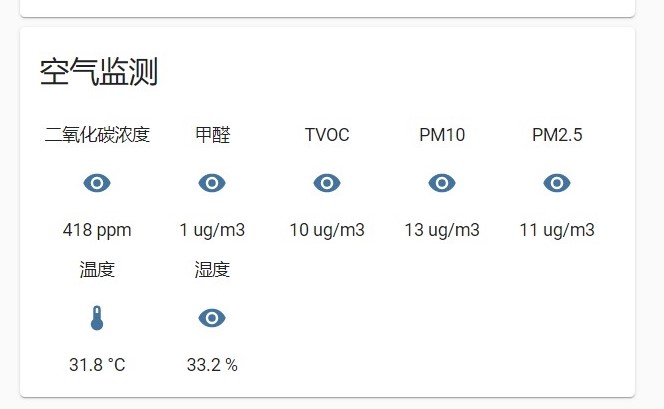

比如，在树莓派上配置 MQTT 服务和运行 Home Assistant，或者将数据上传到云物联网平台。

扩展阅读

关于空气质量可参考《山巅周刊》第144期的空气质量专题，文章中还介绍了更多获得空气质量信息的方法；关于温度和湿度可参考《山巅周刊》第67期的热应激专题。
