Rspberry Pi 4 从 2019 年发布后,就被发现有 USB-C 的充电问题(Raspberry Pi联合创始人Eben Upton承认这个问题)。


Pi 4 有了小改版修正了 USB-C 的供电问题,型号为 v1.2。

这问题是 Pi 4 和内建 E-mark 芯片的高阶 USB-C 充电线不兼容,而这些充电线内建了用以执行CC(Configuration Channel)逻辑检测与控制的 E-mark 芯片,属于高阶的 USB-C 充电线。因此包括苹果的 MacBook 或是笔电使用的 USB-C 充电装置在插到 Pi 4 上会被误认为音讯转接配件,因而无法提供电力。但使用原厂 5.1V/3A 电源则没有这样的问题。

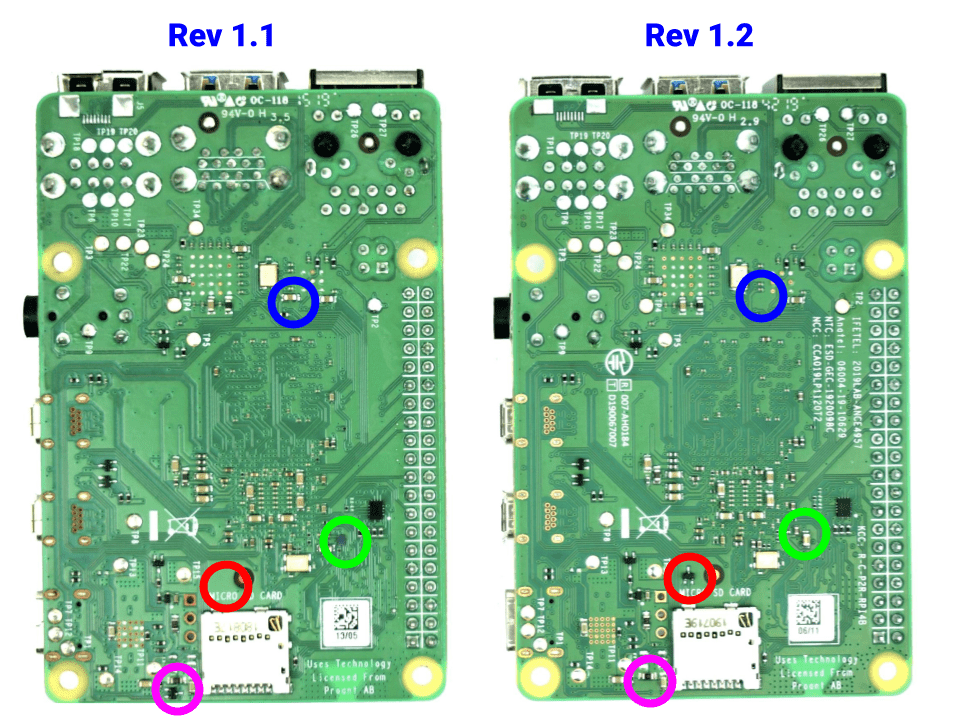

好消息是目前 Pi 4 有小改版,型号为 v1.2。根据 theregister 的报导,新版修正了 USB-C 的供电问题,可适用大部分的充电线(器)。此外,新版还进行了丝印的调整,可以减少焊接过程中发生锡桥。

检查的方式是在命令行执行 cat /proc/cpuinfo,如果是 Pi4/4GB 在版本号(Revision)的部份会显示 c03112,型号(Model)会显示 Raspberry Pi 4 Model B Rev 1.2 就是新版(v1.2)。如果在 Revision 显示 c03111,Model 显示 Raspberry Pi 4 Model B Rev 1.1 那就是旧版(v1.1)。

Hardware: BCM2835
Revision: c03111
Serial: 10000000faa1c6ba
Model: Raspberry Pi 4 Model B Rev 1.1


Hardware: BCM2835
Revision: c03112
Serial: 10000000abb7160c
Model: Raspberry Pi 4 Model B Rev 1.2
